铠装热电偶产品结构介绍

  铠装热电偶是把测温偶丝置于不锈钢套管内部，将偶芯、绝缘材料和不锈钢套管通过专用设备拉制成的铠装丝，经过压缩的氧化镁粉与保护套管之间有着良好的热传导性，响应时间快、精度高、使用高纯氧化镁绝缘材料中，整体拉制技术制作的铠装产品，因为采用的是纯度高的氧化镁作为绝缘和导热介质，具有传热效果好，热响应速度快，测量精度高，使用寿命长等优点。

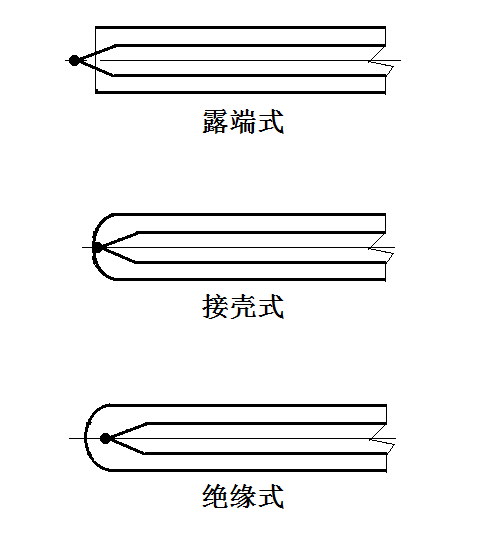

  铠装热电偶测温元件由于生产工艺的特殊性，所以具有耐压，耐高温，耐振动等特点，在极端的环境下也可以保持长时间的稳定性，而铠装热电偶通过填充拉制后具有很强的柔性，可以允许不小于5倍铠装热电偶直径的弯曲半径，安装适应性好，使用成本低等优点，铠装热电偶根据现场测量要求不同而有着不同的制作要求，一般铠装热电偶根据测量端要求有露端式、接壳式、绝缘式三种，如下图所示：

铠装热电偶结构功能说明
露端式是热电偶芯露在环境空气中测量干燥的气体温度。
接壳式是为了增加热电偶的热响应速度，增加测温的升温速度，但是不能有干扰环境。
绝缘式可以抗干扰，使用寿命长。
